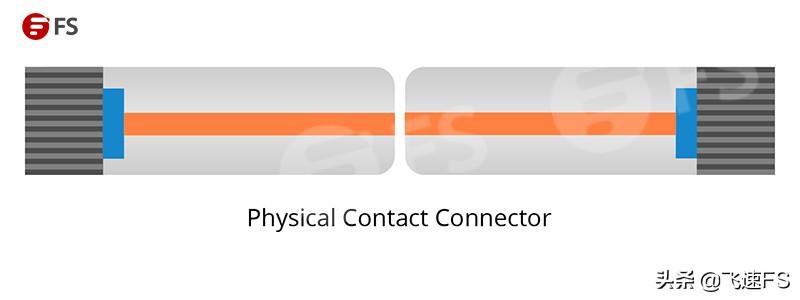

什么是PC光纤连接器？
PC光纤连接器是以物理接触方式抛光的连接器，它是OM1和OM2多模光纤上最常见的抛光类型。其对接端面是物理接触，即端面呈凸面拱型结构，其接头截面是平的，实际上是微球面研磨抛光，在电信运营商的设备中应用得最为广泛。在PC光纤连接器设计中，有一个略呈圆柱形的锥形头，是用来消除气隙，因此，单模光纤应用中的典型回波损耗约为-40dB，高于原始平面抛光样式的回波损耗（-14dB）。不过，PC连接器这种抛光方式已经过时，并不断演变成UPC连接器。

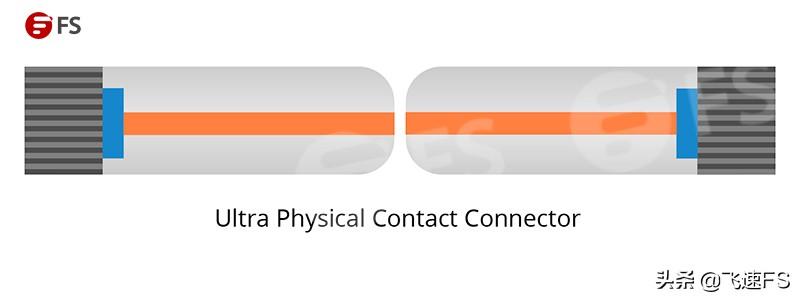

什么是UPC光纤连接器？
UPC，即超物理接触，从PC连接器演变而来，具有更好的表面光洁度。UPC连接器依赖机器抛光，回波损耗比PC连接器高，接近-50dB或更高。它在抛光过程中产生的圆形光洁度允许光纤接触光传播的光纤芯附近的高点。此外，当使用UPC连接器时，要确保激光器的规格能够处理UPC连接器所产生的回波损耗。需要注意的是，反复的连接和断开会导致UPC连接器端面的质量和性能下降。
什么是APC光纤连接器？
APC是指角度物理接触，与UPC连接器不同，APC连接器的端面精确研磨，与光纤包层成8度夹角，这使得大多数回波损耗被反射到包层中，不会干扰传输信号，损坏激光源。 APC光纤连接器通常应用于广电和早期的CATV应用网络中，其光纤接头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
PC vs UPC vs APC连接器：有什么区别？
下文将从外观，性能和应用三个方面为您介绍PC，UPC，APC这三种光纤连接器的区别。外观

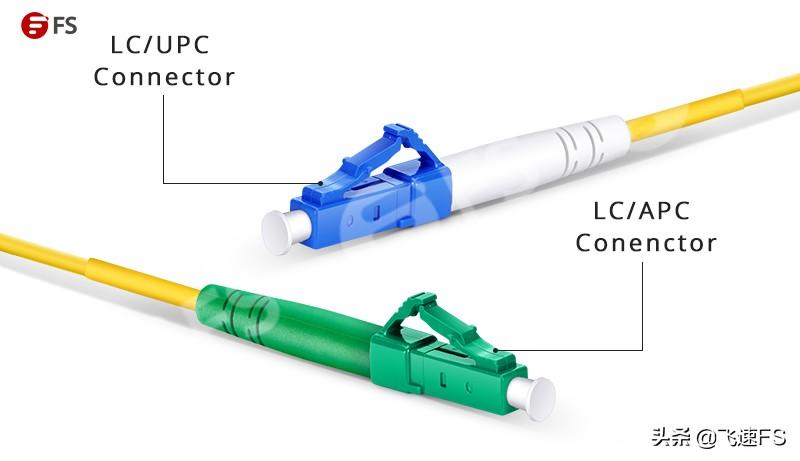

就外观而言，PC，UPC和APC三种连接器的主要区别在端面。尽管UPC连接器的端面略有弯曲，PC和UPC光纤连接器均属于无角度抛光方式，而APC光纤连接器的端面呈8度角并做了微球面研磨抛光。 另一个比较明显的区别是颜色，可以通过连接器的颜色来区分连接器类型。一般情况下，PC/UPC连接器为蓝色，APC连接器是绿色。以飞速(FS) LC APC单模光纤跳线为例，光纤两端的连接器均为绿色；而LC UPC单模光纤跳线的连接器通常为蓝色（如下图所示）。
性能
以前，由于连接器的设计存在一定间隙，使用APC连接器很难实现低插入损耗。但是，随着技术的改进，APC连接器的性能也有所改进，且APC和UPC光纤连接器的插损损耗的差异已减小。 就回波损耗而言，不同的抛光端面造成了它们在光反射方面的差异。UPC连接器在使用中会将任何反射光直接反射回光源，但是APC连接器使反射光以一定角度反射到包层中，而不是直接反射到光源。因此，回波损耗值各有差异。根据行业标准，PC，UPC和APC光纤连接器的回波损耗分别约为-40dB，-50dB和-60dB或更高。回波损耗越高，反射越小，连接器性能越好。由此可知，APC光纤连接器的性能更高。应用
APC光纤连接器更适合应用在对回波损耗要求较高的区域，例如用于RF视频信号传输，尤其是FTTx应用以及无源光网络和其他使用高带宽的WDM系统的应用。 而对于那些对回波损耗要求不高的领域，则UPC或PC光纤连接器则是个不错的选择。PC连接器非常适合应用在电信运营商网络中，而UPC连接器则广泛应用于数字电视，电话和数据系统中。结论
PC，UPC和APC都是光纤连接器的研磨方式，在为某些特定的应用选择光纤连接器时，应该考虑成本和可操作性因素。例如，对于那些需要高精度光纤信号传输的应用，应该选择回波损耗较高的APC连接器；而对于光纤信号不太敏感的应用，可以选择PC或者UPC光纤连接器。声明：本文由网站用户香香发表，超梦电商平台仅提供信息存储服务，版权归原作者所有。若发现本站文章存在版权问题，如发现文章、图片等侵权行为，请联系我们删除。
